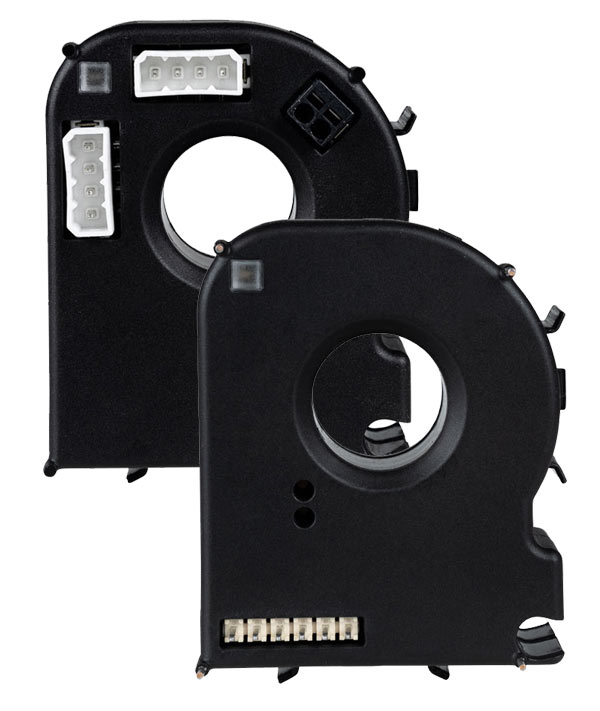

RCMB130-Serie
De AC/DC gevoelige lekstroombewakingsmodule bewaakt elektrisch geaarde voedingen tot 300 V en aangesloten verbruikers tot nominale stromen van 32 A op lekkage en aardlekstromen. De module is ontworpen voor installatie in verdeelapparatuur zoals PDU's (Power Distribution Units), aftapkasten of stekkerdozen en wordt geleverd met DC 12...24 V.
De RCMB131-01 is ontworpen voor installatie in PDU’s en aftapkasten. De module kan met een master communiceren via een RS-485 interface met behulp van Modbus RTU.
De RCMB131-02 is ontworpen voor installatie in PDU’s en aftapkasten. De module geeft de RMS-waarde van de verschilstroom uit via een PBM-uitgang, die door een hogere schakeling wordt uitgelezen en beoordeeld.
De RCMB132-01 is ontworpen voor installatie in PDU’s en aftapkasten. De module kan met een master communiceren via een RS-485 interface met behulp van Modbus RTU. Het is mogelijk om meerdere apparaten in een Daisy Chain aan te sluiten. De RCMB132-01 heeft hiervoor twee identieke connectoren voor de RS-485 (inclusief voeding)
De AC/DC gevoelige lekstroombewakingsmodule bewaakt elektrisch geaarde voedingen tot 300 V en aangesloten verbruikers tot nominale stromen van 32 A op lekkage en aardlekstromen. De module is ontworpen voor installatie in verdeelapparatuur zoals PDU's (Power Distribution Units), aftapkasten of stekkerdozen en wordt geleverd met DC 12...24 V.
De RCMB131-01 is ontworpen voor installatie in PDU’s en aftapkasten. De module kan met een master communiceren via een RS-485 interface met behulp van Modbus RTU.
De RCMB131-02 is ontworpen voor installatie in PDU’s en aftapkasten. De module geeft de RMS-waarde van de verschilstroom uit via een PBM-uitgang, die door een hogere schakeling wordt uitgelezen en beoordeeld.
De RCMB132-01 is ontworpen voor installatie in PDU’s en aftapkasten. De module kan met een master communiceren via een RS-485 interface met behulp van Modbus RTU. Het is mogelijk om meerdere apparaten in een Daisy Chain aan te sluiten. De RCMB132-01 heeft hiervoor twee identieke connectoren voor de RS-485 (inclusief voeding)
Kenmerken
- AC/DC sensitive leakage and fault current monitoring for preventive maintenance
- Suitable for PCB mounting (only RCMB131-x)
- High resolution for implementing equipment leakage current monitoring
- Measured value and alarm transmission via Modbus RTU (RS-485) (only RCMB13x-01)
- Measurement signal output via PWM output (only RCMB131-02)
- Frequency range DC…2 kHz
- Compact design for monitoring nominal loads up to In = 32 A
- Low load current sensitivity due to fully shielded measuring current transformer
- Continuous monitoring of the connection to the measuring current transformer
- Integrated test function
- Supply voltage DC 12…24 V
RCMB130-Serie Variant(en)
| Type | Measuring range | Supply voltage US | Art. No. |
|---|---|---|---|
| RCMB131-01 | 0…100 mA (rms) | DC 12…24 V | B94042131 |
| RCMB131-02 | 0…100 mA (rms) | DC 12…24 V | B94042132 |
| RCMB132-01 | AC/DC ±100 mA | DC 12…24 V | B94042136 |
Optionele accessoires voor RCMB130-Serie
Accessories for RCMB132-01
| Type | Art. No. |
|---|---|
| Mounting foot MCCT20 | B91080111 |
Downloads voor RCMB130-Serie
| Naam | Type | Maat | Taal | Tijdstempel | D-/B-Nummer |
|---|---|---|---|---|---|
| RCMB13x | CE Conformiteitsverklaringen | 75.9 KB | 2022/08/1212.08.2022 | ||
| RCMB131-01 | Gegevensbladen | 297.1 KB | DE | 2019/05/1313.05.2019 | D00358 |
| RCMB131-01 | Gegevensbladen | 293.6 KB | EN | 2019/05/1313.05.2019 | D00358 |
| RCMB131-01 | Handboeken | 199.1 KB | DE | 2019/09/0909.09.2019 | D00358 |
| RCMB131-01 | Handboeken | 847.9 KB | EN | 2019/09/0909.09.2019 | D00358 |
| RCMB131-02 | Gegevensbladen | 275.7 KB | DE | 2019/05/1313.05.2019 | D00354 |
| RCMB131-02 | Gegevensbladen | 272.6 KB | EN | 2019/05/1313.05.2019 | D00354 |
| RCMB131-02 | Handboeken | 977.6 KB | DE | 2019/05/1313.05.2019 | D00354 |
| RCMB131-02 | Handboeken | 965.1 KB | EN | 2019/05/1313.05.2019 | D00354 |
| RCMB132-01 | Gegevensbladen | 349.2 KB | DE | 2020/05/2626.05.2020 | D00356 |
| RCMB132-01 | Gegevensbladen | 345.3 KB | EN | 2020/05/2626.05.2020 | D00356 |
| RCMB132-01 | Handboeken | 256.2 KB | DE | 2019/09/0909.09.2019 | D00354 |
| RCMB132-01 | Handboeken | 264.3 KB | EN | 2019/09/0909.09.2019 | D00356 |
| RCMB131-01 | Gegevensbladen | 249.7 KB | FR | 2019/08/2020.08.2019 | D00358 |
| RCMB131-02 | Gegevensbladen | 230.4 KB | FR | 2019/08/2020.08.2019 | D00354 |
| RCMB132-01 | Gegevensbladen | 367.6 KB | FR | 2020/05/2626.05.2020 | D00356 |
| RCMB132-01 | Beknopte handleidingen | 504.1 KB | DE | 2021/10/1818.10.2021 | D00356 |
| RCMB132-01 | Beknopte handleidingen | 504.1 KB | EN | 2021/10/1818.10.2021 | D00356 |
