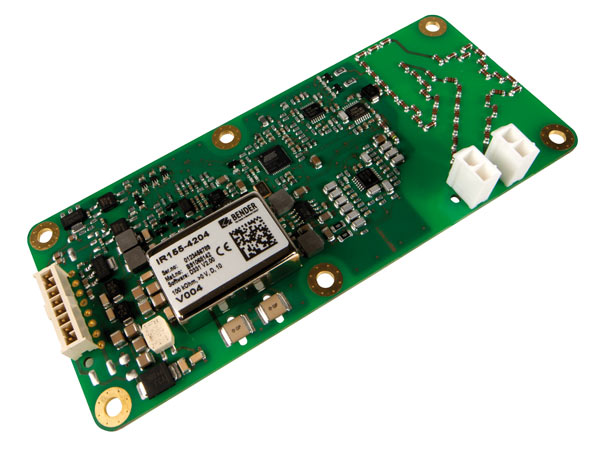

ISOMETER® IR155-4203/IR155-4204

Isolatiebewakingsapparaat voor ongeaarde DC-aandrijfsystemen (IT-systemen) in elektrische voertuigen
Continue meting van de isolatieweerstand 0...10 MΩ, drempelwaarde af fabriek voorgeconfigureerd
AC- en DC-IT-systemen tot 0...1000 V
Kortsluitingsvrije aandrijvingsuitgangen voor foutdetectie en PWM-gecodeerde Iso-meetwaarde
Stroomvoorziening geschikt voor 12V- en 24V-systemen

De ISOMETER® IR155-4203/IR155-4204 bewaakt de isolatieweerstand tussen de geïsoleerde actieve HV-leidingen van een elektrisch aandrijfsysteem (U_n = DC 0...1000 V) en de meetaarde (voertuigmassa > Kl.31). Door de gepatenteerde meetmethode wordt de isolatieweerstand aan de DC- en AC-spanningszijde van een elektrisch aandrijfsysteem bewaakt. Eventuele isolatiedefecten worden betrouwbaar gemeld, ook bij hoge storingsinvloeden die door motorbesturingsprocessen (versnelling, energierecuperatie, enz.) kunnen worden veroorzaakt.

Vragen? Neem contact met ons op!

Isolatiebewakingsapparaat voor ongeaarde DC-aandrijfsystemen (IT-systemen) in elektrische voertuigen
Continue meting van de isolatieweerstand 0...10 MΩ, drempelwaarde af fabriek voorgeconfigureerd
AC- en DC-IT-systemen tot 0...1000 V
Kortsluitingsvrije aandrijvingsuitgangen voor foutdetectie en PWM-gecodeerde Iso-meetwaarde
Stroomvoorziening geschikt voor 12V- en 24V-systemen

De ISOMETER® IR155-4203/IR155-4204 bewaakt de isolatieweerstand tussen de geïsoleerde actieve HV-leidingen van een elektrisch aandrijfsysteem (U_n = DC 0...1000 V) en de meetaarde (voertuigmassa > Kl.31). Door de gepatenteerde meetmethode wordt de isolatieweerstand aan de DC- en AC-spanningszijde van een elektrisch aandrijfsysteem bewaakt. Eventuele isolatiedefecten worden betrouwbaar gemeld, ook bij hoge storingsinvloeden die door motorbesturingsprocessen (versnelling, energierecuperatie, enz.) kunnen worden veroorzaakt.

Vragen? Neem contact met ons op!

Kenmerken

Suitable for 12 V and 24 V systems
Automatic device self test
Continuous measurement of insulation resistance 0…10 MΩ
– Response time < 2 s after power on for first estimated insulation resistance (SST)
– Response time < 20 s for measured insulation resistance (DCP)
Automatic adaptation to the existing system leakage capacitance (≤1 μF)
Detection of ground faults and lost ground line

Isolation monitoring of AC and DC insulation faults for unearthed systems (IT systems) 0…1000 V peak
Low voltage detection for voltages below 500 V (value configurable EOL Bender)
Short protected outputs for:
– Fault detection (high side output)
– Measurement value (PWM 5 % … 95 %) & status (f = 10…50 Hz) at high or inverted low side driver (MHS/MLS output)
Conformal coating (SL1301ECO-FLZ)

Toepassingen

Monitoring for unearthed DC drive systems (IT systems) in electric vehicles
