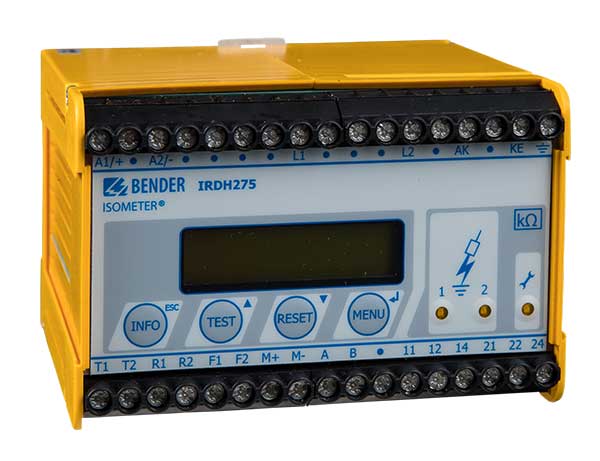

ISOMETER® IRDH275BM-7 met AGH675S-7...

Isolatiebewakingsapparaat voor AC- en DC-IT-systemen
Toepassing voor aandrijvingen met statische middenspanningomvormers tot 15,5 kV
In combinatie met AGH675S-7 en AGH675S- MV15
Historiegeheugen met realtimeklok voor opslag van alarmmeldingen met datum/tijd
Galvanisch geïsoleerde RS-485-interface voor gegevensuitwisseling

De combinatie van de ISOMETER® IRDH275BM-7 en koppelingsapparaat AGH675S-7 resp. de koppelingsapparaten AGH675S-7MV15 bewaakt de isolatieweerstand van ongeaarde middenspanningsystemen (IT-systemen). Dit product is universeel inzetbaar in 3AC-, gecombineerde AC/DC- en DC-systemen. In AC-systemen kunnen ook omvangrijke installatieonderdelen met gelijkstroomvoeding aanwezig zijn. Door de AMPPlus-meetmethode voldoen ze in het bijzonder aan de eisen van moderne voedingen die vaak omvormers, statische omvormers, thyristoregelaars en direct aangesloten gelijkstroomcomponenten bevatten. Met lekcapaciteiten wordt door de IRDH275BM-7 automatische rekening gehouden voor optimalisering van de meettijd.

Vragen? Neem contact met ons op!

Isolatiebewakingsapparaat voor AC- en DC-IT-systemen
Toepassing voor aandrijvingen met statische middenspanningomvormers tot 15,5 kV
In combinatie met AGH675S-7 en AGH675S- MV15
Historiegeheugen met realtimeklok voor opslag van alarmmeldingen met datum/tijd
Galvanisch geïsoleerde RS-485-interface voor gegevensuitwisseling

De combinatie van de ISOMETER® IRDH275BM-7 en koppelingsapparaat AGH675S-7 resp. de koppelingsapparaten AGH675S-7MV15 bewaakt de isolatieweerstand van ongeaarde middenspanningsystemen (IT-systemen). Dit product is universeel inzetbaar in 3AC-, gecombineerde AC/DC- en DC-systemen. In AC-systemen kunnen ook omvangrijke installatieonderdelen met gelijkstroomvoeding aanwezig zijn. Door de AMPPlus-meetmethode voldoen ze in het bijzonder aan de eisen van moderne voedingen die vaak omvormers, statische omvormers, thyristoregelaars en direct aangesloten gelijkstroomcomponenten bevatten. Met lekcapaciteiten wordt door de IRDH275BM-7 automatische rekening gehouden voor optimalisering van de meettijd.

Vragen? Neem contact met ons op!

Kenmerken

Insulation monitoring for drives including medium voltage converters up to 15.5 kV
Two separately adjustable response values 100 kΩ…10 MΩ
AMP^Plus measurement method (European patent: EP 0 654 673 B1)
Automatic adaptation to the system leakage capacitance
Info button to display device settings and the system leakage capacitance
History memory with real-time clock to store alarm messages with date and time stamp
BMS interface (Bender Measuring Device Interface) for communication with other Bender devices (RS-485 electrically isolated)
Current output 0(4)…20mA (electrically isolated) analogously to the measured insulation value

Self monitoring with automatic alarm
Automatic self test, selectable
Connection for external kΩ indication
Test and reset button
Connection external test and reset button
Two separate alarm relays with two potential-free changeover contacts
N/O or N/C operation, selectable
Backlit two-line plain text display
Remote setting of specific parameters via Internet (option; COM465IP with at least Option C required)

Toepassingen

AC, DC or AC/DC medium voltage systems
AC/DC medium voltage systems with directly connected DC components, such as rectifiers, converters, and thyristor-controlled DC drives
